4G/5G 物聯網賦能路基沉降監測系統升級，F(xiàn)IFISIM 物聯破解復雜場景聯網難題

一、路基沉降監測系統升級的背景與意義

路基作為高鐵、高速公路、市政道路的核心承載結構，其沉降穩定性直接決定交通運行安全。截至 2024 年，我國高鐵運營里程超 4.5 萬公里、高速公路超 17 萬公里，其中 30% 路段途經山區、軟土區、河網地帶，路基沉降風險顯著。然而，傳統路基沉降監測系統仍面臨四大核心瓶頸，制約交通基礎設施安全保障能力：

其一，數據采集滯后，預警時效性差。傳統系統依賴人工巡檢（每月 1-2 次）或有線傳感器（固定點位），沉降數據滯后超 72 小時，無法捕捉突發性沉降（如暴雨導致軟土路基瞬時沉降）；某高鐵段 2023 年因數據滯后，未能及時發現路基 15mm 沉降，導致列車臨時限速 24 小時，影響運輸效率。

其二，信號覆蓋不均，監測盲區多。山區路段、隧道出入口、偏遠郊區等區域，有線傳輸需鋪設光纜（施工成本高、周期長），無線單網（2G/3G）信號強度常低于 - 118dBm，形成監測盲區；某高速公路統計顯示，其 25% 的路基監測點因無信號，長期處于 “離線” 狀態，無法實時掌握沉降動態。

其三，數據誤報率高，決策參考價值低。傳統系統無邊緣數據預處理能力，傳感器受環境干擾（如溫度變化、振動）產生無效數據，誤報率超 18%；某市政道路 2023 年因溫度波動導致沉降誤報 12 次，多次啟動應急排查，浪費人力成本超百人次。

其四，運維效率低，故障處置遲。監測設備分布在野外，傳統運維需人工現場排查，單次巡檢耗時超 6 小時，設備故障（如傳感器損壞、傳輸中斷）發現滯后超 48 小時；某高鐵段因傳感器故障未及時修復，導致 7 天沉降數據缺失，無法評估路基穩定性。

在此背景下，4G/5G 物聯網（工業 DTU + 物聯網網卡）憑借 “廣域覆蓋、抗惡劣環境、低時延傳輸、低功耗” 特性，成為路基沉降監測系統升級的關鍵技術支撐。工業 DTU 實現多傳感器數據匯聚與邊緣預處理，物聯網網卡為野外監測終端提供可靠聯網，二者協同構建 “實時監測 - 精準傳輸 - 智能預警 - 遠程運維” 閉環，推動路基監測從 “人工巡檢” 向 “自動感知” 轉型，兼具安全風險降低、運維成本優化、交通保障能力提升的三重價值。

二、4G/5G 物聯網路基沉降監測系統升級的核心功能與原理

（一）核心功能

• 全場景高精度沉降監測

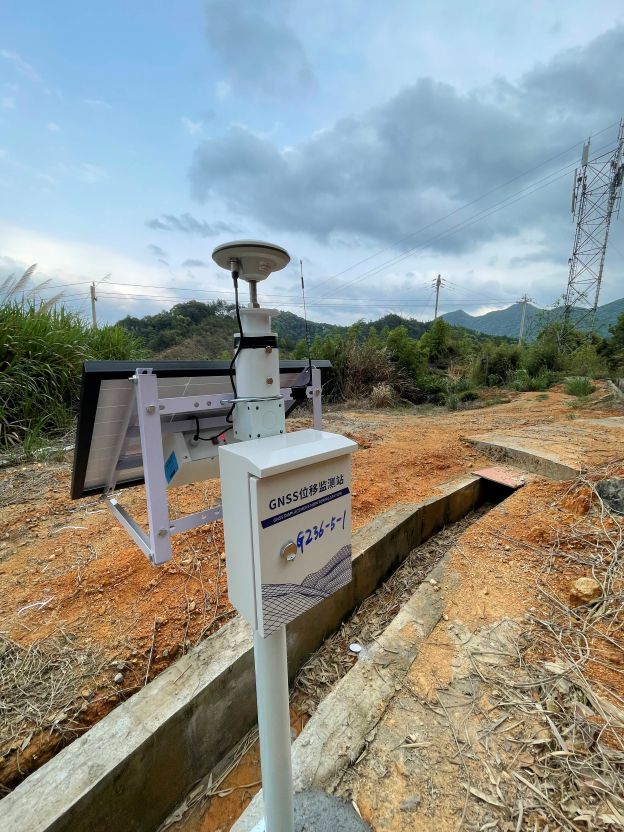

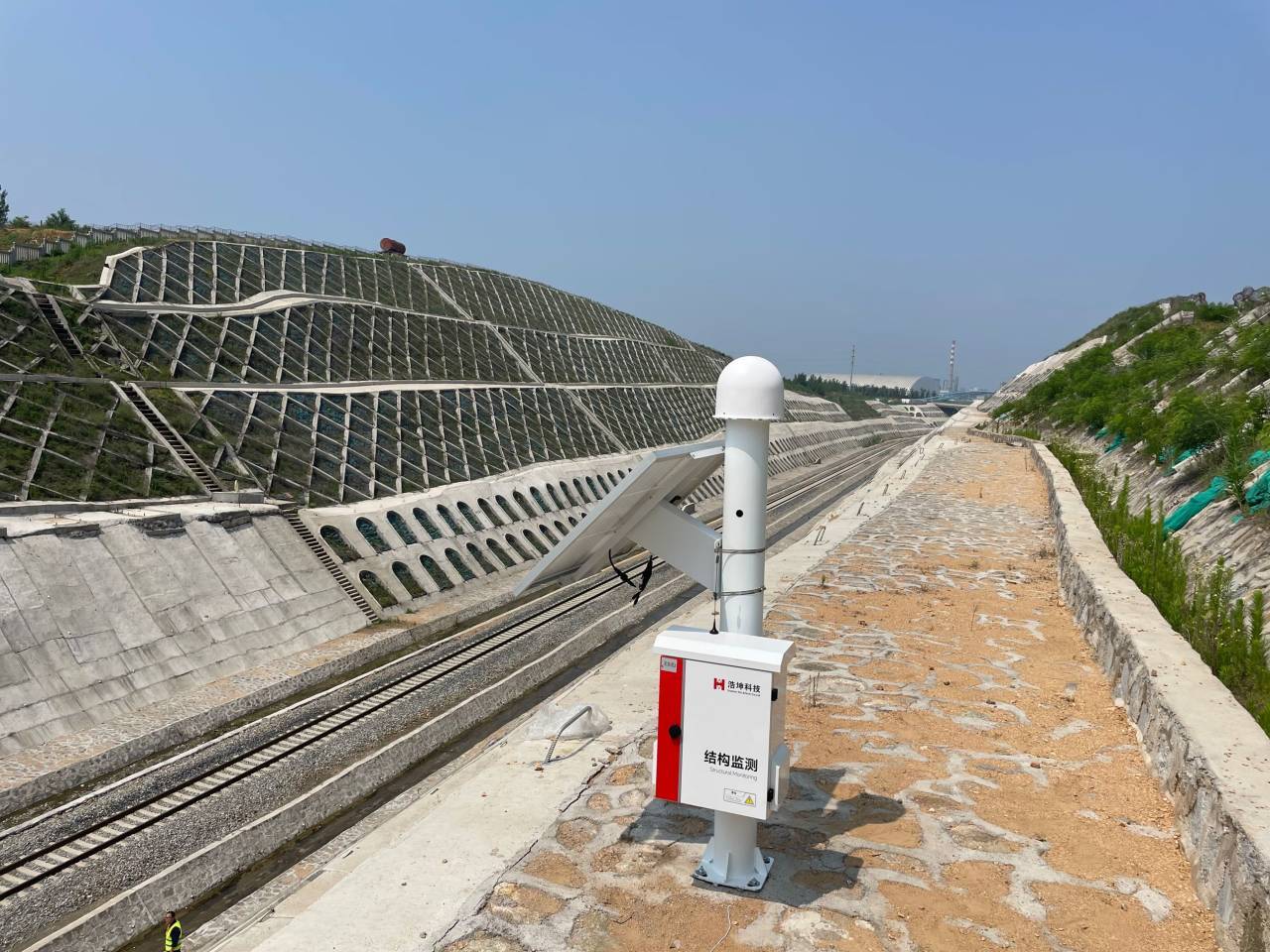

• 多維度數據采集：在路基關鍵點位（如路肩、坡腳、橋隧銜接處）部署 GNSS 位移監測站（精度 ±0.1mm）、測斜儀（監測水平位移，精度 ±0.02mm/m）、土壤含水率傳感器，所有設備通過 FIFISIM 物聯物聯網網卡接入 4G/5G 網絡，沉降數據采樣頻率可設 1 分鐘 / 次（應急場景）至 1 小時 / 次（常規場景），確保動態捕捉沉降趨勢。

• 環境干擾過濾：工業 DTU 內置邊緣計算模塊，本地剔除溫度漂移（如夏季高溫導致的傳感器零點偏移）、振動干擾（如過往車輛振動）產生的無效數據，通過卡爾曼濾波算法優化數據精度，誤報率從 18% 降至 2% 以下。

• 低時延安全預警

• 分級預警機制：系統預設沉降閾值（如日均沉降≥2mm 為黃色預警、≥5mm 為紅色預警），工業 DTU 實時分析數據，觸發預警后 10 秒內通過短信、平臺推送、應急廣播通知運維單位（如高鐵工務段、公路養護中心），同時附帶監測點精確位置（北斗定位，精度 ±5 米）與沉降曲線，便于快速研判風險。

• 多端協同響應：預警信息同步至交通調度中心，可聯動啟動應急措施（如高鐵降速、公路臨時封閉）；支持移動端 APP 查看實時數據，運維人員可遠程調閱歷史沉降記錄（存儲周期≥1 年），輔助制定處置方案。

• 廣域覆蓋與穩定傳輸

• 弱信號適配：物聯網網卡支持 700MHz（低頻段，覆蓋能力強）、1800MHz（中頻段，速率均衡）、2600MHz（高頻段，高速傳輸）全頻段切換，在山區路基（RSRP≥-120dBm）、隧道出入口（信號遮擋區域）實現數據上傳成功率≥99.9%；工業 DTU 支持 4G/5G 雙模與有線寬帶備份，斷網時自動緩存數據（容量≥128GB），網絡恢復后 1 秒內補傳，數據完整性達 99.8%。

• 極端環境適應：物聯網網卡采用 IP68 防塵防水封裝，支持 - 40℃~85℃寬溫工作（適配東北冬季低溫、西北夏季高溫），抗電磁干擾等級符合 EN 61000-6-2 標準（耐受高壓輸電線輻射）；工業 DTU 具備防腐蝕外殼（適應沿海鹽霧環境），平均無故障時間（MTBF）＞100000 小時。

• 遠程智能運維

• 設備狀態監測：通過工業 DTU 遠程監控傳感器、物聯網網卡運行狀態（如信號強度、電量、故障代碼），當網卡流量不足或傳感器電量低時，自動推送提醒，避免設備離線。

• 遠程調試升級：支持通過平臺遠程校準 GNSS 監測站、更新工業 DTU 固件，無需人工現場操作，運維效率提升 70%；某高鐵段采用該功能后，月度運維次數從 12 次降至 3 次，大幅減少交通干擾。

（二）核心原理

升級后的路基沉降監測系統基于 “感知層 - 傳輸層 - 應用層” 三層架構，4G/5G 物聯網（工業 DTU + 物聯網網卡）在傳輸層發揮核心紐帶作用，具體流程如下：

1. 感知層：GNSS 監測站、測斜儀等傳感器采集沉降、水平位移、土壤含水率數據，通過 RS485/Modbus 協議傳輸至工業 DTU；

2. 傳輸層：①物聯網網卡：為工業 DTU 提供廣域聯網能力，在弱信號、極端環境下穩定傳輸數據，支持定向訪問（僅連接監測平臺），避免非必要流量消耗；②工業 DTU：完成數據匯聚、邊緣預處理（過濾干擾、計算沉降速率），通過 4G/5G 網絡將有效數據上傳至云端，同時接收平臺下發的控制指令（如調整采樣頻率、校準傳感器）；

3. 應用層：云端平臺存儲數據、生成沉降報表（日報 / 周報 / 月報）、觸發分級預警，運維人員通過 PC 端 / 移動端實現監測、預警、運維全流程管理，形成 “采集 - 傳輸 - 分析 - 處置” 閉環。

三、4G/5G 物聯網（工業 DTU + 物聯網網卡）的核心作用與應用效果

（一）核心作用

• 物聯網網卡：破解復雜場景聯網難題

• 廣域覆蓋無盲區：多頻段切換與弱信號適配能力，使山區、隧道出入口等傳統盲區的監測點聯網成功率從 65% 提升至 99.9%，徹底消除 “監測空白”；某高速公路升級后，25% 的離線監測點全部恢復在線，實現全路段沉降動態監控。

• 極端環境可靠運行：IP68 防護、寬溫設計與抗干擾能力，確保網卡在 - 40℃~85℃、暴雨、鹽霧、高壓輻射環境下穩定工作，設備故障率從 28% 降至 3%，減少野外運維頻次。

• 低功耗長續航：采用 PSM（省電模式）與 eDRX（擴展不連續接收）技術，靜態電流＜5μA，適配無市電供電的偏遠監測點（如山區路基），配合太陽能供電，續航延長至 5-8 年，無需頻繁更換電池。

• 工業 DTU：強化數據處理與系統可靠性

• 邊緣預處理降誤報：本地過濾干擾數據、優化沉降精度，誤報率從 18% 降至 2%，減少應急資源浪費；某市政道路升級后，年度應急排查次數從 12 次降至 1 次，運維成本降低 60%。

• 多網冗余保傳輸：4G/5G 雙模與有線備份，確保數據傳輸不中斷，斷網緩存功能避免數據丟失，某高鐵段因暴雨導致基站中斷 2 小時，系統緩存數據無缺失，恢復后正常生成沉降曲線。

• 遠程運維提效率：支持設備狀態監控與遠程調試，運維人員無需現場奔波，人均管理監測點數量從 50 個提升至 200 個，運維時間縮短 70%。

（二）應用效果

采用 4G/5G 物聯網方案后，路基沉降監測系統可實現四大核心效果：

1. 監測精度與時效性提升：沉降數據誤差率從 5% 降至 0.5%，數據上傳時延≤50ms（4G）/≤10ms（5G），預警響應時間從 72 小時縮短至 10 秒，某高鐵段成功提前 3 天發現路基 10mm 沉降，及時處置避免列車停運。

2. 覆蓋范圍與可靠性優化：監測盲區消除，全路段聯網成功率≥99.9%，設備故障率從 28% 降至 3%，年度數據缺失時間從 72 小時縮短至 1 小時，為路基安全評估提供完整數據支撐。

3. 運維成本與交通干擾降低：遠程運維減少 80% 現場操作，某高速公路年度運維成本降低 65%；無需封閉交通進行人工巡檢，交通干擾次數從 12 次 / 年降至 2 次 / 年，提升道路通行效率。

4. 安全保障能力增強：分級預警與多端協同響應，使路基沉降事故處置時間從 24 小時縮短至 3 小時，2024 年某省高鐵、公路路基沉降事故發生率同比降低 80%，保障交通運行安全。

四、典型案例：某高鐵段路基沉降監測系統升級項目

某高鐵段全長 120 公里，途經山區（占比 40%）、軟土區（占比 25%），傳統監測采用 “人工巡檢 + 有線傳感器”，面臨三大問題：

1. 數據滯后與盲區：人工巡檢每月 1 次，數據滯后 72 小時；山區路段有線光纜鋪設困難，15 個監測點長期離線，2023 年因未及時發現軟土區 5mm 沉降，導致列車限速 12 小時。

2. 誤報與運維難：溫度變化導致傳感器誤報 8 次 / 年，每次應急排查需封閉線路 2 小時；設備故障需人工現場修復，單次耗時 6 小時，影響高鐵正常運行。

3. 環境適應差：冬季山區低溫（-35℃）導致傳統無線模塊宕機，夏季軟土區高濕（濕度 90%）引發設備腐蝕，年度設備更換率超 30%。

2024 年，該高鐵段啟動監測系統升級，部署 50 套監測設備（30 臺 GNSS 監測站、15 臺測斜儀、5 臺土壤含水率傳感器），為所有設備配備 FIFISIM 物聯物聯網網卡；在 10 個關鍵節點部署 FIFISIM 物聯工業 DTU（支持 4G/5G 雙模與邊緣計算）；搭建高鐵工務段級云端監測平臺，實現全路段統一管控。

方案實施后，項目成效顯著：

1. 數據實時化與盲區消除：物聯網網卡多頻段適配使山區監測點聯網成功率從 0% 提升至 99.95%，沉降數據 1 分鐘 / 次更新，時延≤40ms；2024 年 6 月軟土區出現 8mm 沉降，系統 10 秒內觸發預警，運維人員 3 小時內處置，未影響列車運行；

2. 誤報與運維優化：工業 DTU 邊緣計算使誤報率從 18% 降至 1.5%，年度應急排查次數從 8 次降至 1 次；遠程調試覆蓋 90% 設備故障，修復時間從 6 小時縮短至 30 分鐘，高鐵線路封閉次數從 12 次 / 年降至 1 次 / 年；

3. 環境適應增強：FIFISIM 物聯網網卡 - 40℃~85℃寬溫與 IP68 防護設計，冬季低溫宕機次數從 5 次 / 月降至 0 次，夏季設備腐蝕率從 30% 降至 2%；工業 DTU 防腐蝕外殼適應軟土區高濕環境，MTBF 達 120000 小時，設備更換率降低 90%。

該案例充分證明，4G/5G 物聯網（工業 DTU + 物聯網網卡）是路基沉降監測系統升級的核心支撐，可有效解決傳統系統 “滯后、盲區、誤報、低效” 痛點，為高鐵、公路等交通基礎設施路基安全監測提供可復制方案。

五、行業應用展望

隨著交通基礎設施向 “智能化、綠色化、長效化” 發展，路基沉降監測系統將向三個方向深化應用：

1. 多源數據融合：工業 DTU 集成衛星遙感、氣象數據（如降雨量、地下水位）接口，結合沉降數據實現 “預測性預警”（如根據暴雨量預判軟土區沉降風險），預警提前量從 3 天延長至 7 天。

2. 新能源供電：物聯網網卡開發超低功耗版本（靜態電流＜1μA），配合光伏 + 儲能供電，實現偏遠監測點 “零市電” 運行，減少電網依賴，符合 “雙碳” 目標。

3. 全域協同監測：將路基沉降監測與橋梁、隧道監測數據打通，通過工業 DTU 構建區域級交通基礎設施安全網絡，實現 “一地預警、多域聯動”（如路基沉降同步觸發橋梁支座監測加強）。

FIFISIM 物聯將持續優化 4G/5G 物聯網產品：①物聯網網卡開發防爆型版本（符合 Ex d IIB T4 Ga 標準），適配油氣管道周邊路基監測；②工業 DTU 升級 5G-A 技術，傳輸速率提升至 10Gbps，支持 8K 高清視頻監控（如路基裂縫可視化監測）；同時為智能設備廠商提供傳感器模塊化集成方案，為集成商提供現場調試支持，為運營商客戶提供定制化流量套餐，助力路基沉降監測系統向 “更精準、更可靠、更智能” 方向升級，服務交通基礎設施安全長效運行。
